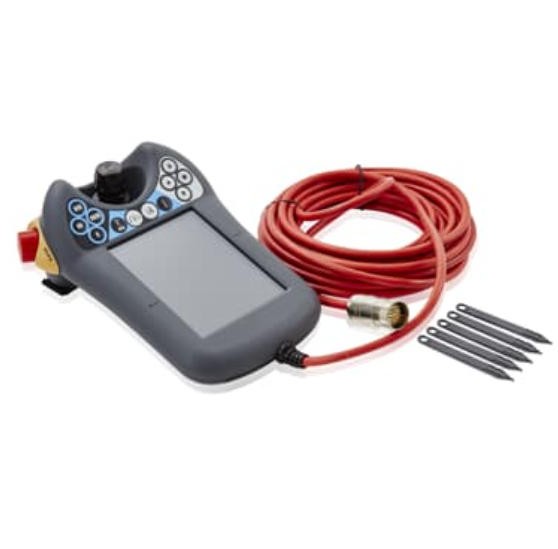

ABB 機器人示教器（如 FlexPendant）是人機交互核心，負責程序編寫、參數設置與設備操控，故障會直接導致機器人無法正常調試或運行。常見故障集中在 “顯示異常、觸摸失靈、通信中斷、按鍵故障” 四類，需結合 “外觀檢查→電氣檢測→軟件排查” 逐步定位，以下按故障類型拆解解析與維修方案：

一、核心故障類型 1：顯示異常（黑屏、花屏、閃爍）

典型現象

示教 >

• 開機后屏幕無任何顯示（黑屏），但示教器指示燈亮（說明供電正常）；

• 屏幕顯示錯亂（花屏、條紋、色彩失真），或頻繁閃爍；

• 屏幕亮度異常（過暗 / 過亮，無法通過按鍵調節）。
  </code>

故障原因與維修步驟

1. 供電與背光故障（黑屏優先查）

• 原因：示教器內部電源模塊損壞（如 5V/3.3V 供電異常）、背光板驅動電路故障（LED 背光不亮）、屏幕排線接觸不良。

• 維修操作：

• 若供電正常但屏幕黑屏，查看背光板是否發光（可在黑暗環境下觀察屏幕邊緣是否有微弱光線）；若無光，測量背光驅動芯片（如 TP4056）的輸入 / 輸出電壓，無輸出則更換驅動芯片；

• 拔下屏幕與主板的排線（通常為 FPC 柔性排線），用酒精棉擦拭排線金手指（去除氧化層），重新插緊并按壓卡扣固定；若排線破損（如折痕、斷線），更換同型號排線（需匹配屏幕尺寸，如 7 寸 / 10 寸）。

• 斷開示教器與控制柜的連接，用萬用表測量示教器電源接口（通常為 12V 直流）的輸入電壓，正常應為 11~13V；若電壓異常，檢查控制柜內示教器供電模塊（如 DSQC662），更換損壞的電源保險或模塊；

• 拆開示教器外殼（需用專用螺絲刀，避免劃傷殼體），測量?jī)?nèi)部電源板的輸出電壓（如給屏幕供電的 5V、給背光板供電的 19V），若輸出為 0V，更換電源板上的穩壓芯片（如 LM1117-5.0）或電容（常見鼓包漏液的電解電容）。

1. 供電檢測：

2. 背光與排線檢查：

2. 屏幕本身故障（花屏、色彩異常）

• 原因：LCD 屏幕面板損壞（如像素點壞死、液晶屏破裂）、屏幕驅動板故障（信號處理異常）。

• 維修操作：

• 拆卸舊屏幕時，注意分離屏幕與觸摸屏（部分示教器為 “屏幕 + 觸摸屏” 一體化設計，需整體更換）；

• 安裝新屏幕時，對齊螺絲孔并均勻緊固（扭矩≤0.5N?m，避免壓碎屏幕），重新連接排線后上電測試，確保顯示正常。

• 檢查屏幕表面是否有物理?yè)p壞（裂痕、撞擊痕跡），若有則需更換整個屏幕總成（需匹配 ABB 示教器型號，如 3HAC028357-001）；

• 若無物理?yè)p壞，測量屏幕驅動板（與排線連接的小型電路板）的信號引腳電壓，正常應為 0.3~3.3V 的脈沖信號；若無信號，更換驅動板上的信號芯片（如 74HC245）。

1. 外觀與驅動板檢測：

2. 屏幕更換：

3. 亮度調節故障（過暗 / 過亮）

• 原因：亮度調節按鍵損壞、背光板亮度控制電路故障（如電位器失效）。

• 維修操作：

• 用萬用表 “通斷檔” 測量亮度調節按鍵的引腳，按下時應導通，松開時斷開；若按鍵失效，更換同規格輕觸按鍵（如 6×6×4.3mm）；

• 檢查背光板上的亮度控制電位器，用螺絲刀微調電位器，觀察屏幕亮度是否變化；若無變化，更換電位器或直接短接電位器（需根據原電路參數調整，避免亮度過亮燒毀屏幕）。

二、核心故障類型 2：觸摸失靈 / 偏移（觸摸無響應、點擊不準）

典型現象

• 觸摸屏幕無任何響應（點擊、滑動均無效）；

• 觸摸位置與顯示位置偏差大（如點擊 “確定” 卻觸發 “取消”）；

• 局部區域觸摸無效（如邊緣或特定按鍵區域）。

故障原因與維修步驟

1. 觸摸屏供電與排線故障（無響應優先查）

• 原因：觸摸屏供電電壓異常（通常為 5V）、觸摸屏排線松動 / 損壞、觸摸屏控制器芯片故障。

• 維修操作：

• 拔下觸摸屏排線（多為 FPC 排線），清潔金手指后重新插緊；若排線破損，更換同型號排線（注意排線引腳數量與間距，如 20Pin/0.5mm）；

• 測量觸摸屏控制器芯片（如 ADS7846）的信號引腳，上電后觸摸屏幕，應有 0~3.3V 的模擬信號變化；若無變化，更換控制器芯片。

• 拆開示教器，測量觸摸屏控制器（通常集成在主板上）的供電引腳電壓，正常應為 4.9~5.1V；若電壓異常，排查供電線路的保險電阻（如 0Ω 貼片電阻）是否燒毀，更換損壞元件。

1. 供電檢測：

2. 排線與控制器檢查：

2. 觸摸校準與軟件故障（偏移、局部無效）

• 原因：觸摸校準數據丟失、示教器系統固件損壞、觸摸屏表面污染。

• 維修操作：

• 若校準后仍偏移，通過 RobotStudio 軟件連接示教器，重新刷寫示教器固件（需下載與示教器型號匹配的固件版本，如 V6.06）；

• 若刷寫固件后故障依舊，檢查觸摸屏表面是否有劃痕或凹陷（物理?yè)p壞），需更換觸摸屏總成（注意區分 “電阻屏” 與 “電容屏”，ABB 早期示教器多為電阻屏）。

• 用無塵布蘸酒精擦拭觸摸屏表面（去除油污、灰塵，避免影響觸摸靈敏度）；

• 進入示教器 “校準模式”：開機時按住 “ABB 菜單” 鍵 +“取消” 鍵，直到出現 “觸摸校準” 界面，按提示依次點擊屏幕四個角的校準點，完成后重啟示教器，驗證觸摸精度。

1. 清潔與校準：

2. 軟件與固件修復：

三、核心故障類型 3：通信中斷（無法連接控制柜）

典型現象

• 示教器開機后顯示 “通信失敗”“無法連接到控制器”；

• 示教器與控制柜偶爾斷開連接（頻繁掉線）；

• 示教器能連接但無法傳輸數據（如程序上傳 / 下載失敗）。

故障原因與維修步驟

1. 通信線纜與接口故障（優先排查）

• 原因：示教器與控制柜的通信線纜（通常為以太網電纜或?qū)Ｓ脭?shù)據線）斷線、接口針腳彎曲 / 氧化、連接器松動。

• 維修操作：

• 檢查控制柜內示教器通信接口（如 DSQC500 的 X1 端子）的連接是否牢固，拔下后重新插緊；

• 用萬用表測量通信線纜的信號線（如以太網的 TX+/TX-、RX+/RX-），正常應為導通狀態（無斷線）。

• 更換備用通信線纜（需匹配接口類型，如 RJ45 以太網口、DB9 串口），測試是否恢復通信；若恢復，說明原線纜損壞（可進一步用網線測試儀檢測以太網 cable 的 8 芯通斷）；

• 檢查示教器通信接口（如 RJ45 口）的針腳是否彎曲、氧化，用鑷子矯正彎曲針腳，酒精棉擦拭氧化針腳。

1. 線纜檢測：

2. 控制柜端接口檢查：

2. 通信模塊與協議故障（持續中斷）

• 原因：示教器內部通信模塊（如以太網芯片 W5500）損壞、通信協議不匹配（如示教器固件與控制柜系統版本不兼容）。

• 維修操作：

• 確認示教器固件版本與控制柜系統版本兼容（如 ABB RobotWare 6.0 需搭配示教器固件 V6.0 以上）；

• 若版本不兼容，通過 RobotStudio 升級示教器固件或控制柜系統，確保兩者版本一致。

• 拆開示教器，測量通信模塊的供電電壓（如 3.3V），正常則檢查模塊的晶振（如 25MHz）是否起振（用示波器測晶振引腳，應有正弦波）；無起振則更換晶振或通信模塊；

• 若為以太網通信，通過 Ping 命令測試示教器 IP 地址（如在控制柜內通過命令行 Ping 示教器 IP，如 192.168.1.10），若無法 Ping 通，更換示教器以太網模塊。

1. 模塊檢測：

2. 協議與版本匹配：

四、核心故障類型 4：按鍵故障（按鍵無響應、粘連）

典型現象

• 示教器物理按鍵（如 “急停鍵”“點動鍵”“確定鍵”）按下后無響應；

• 按鍵粘連（按下后無法彈起，導致功能持續觸發）；

• 部分按鍵失效（如數字鍵 “1” 無響應，其他鍵正常）。

故障原因與維修步驟

1. 按鍵本身故障（無響應、粘連）

• 原因：按鍵內部觸點氧化（接觸不良）、按鍵彈簧失效（無法彈起）、按鍵外殼損壞。

• 維修操作：

• 若清潔后仍無響應，更換同型號按鍵（需匹配尺寸，如輕觸按鍵 6×6×4.3mm、急停鍵為 22mm 直徑的蘑菇頭按鍵）；

• 安裝新按鍵時，確保按鍵與面板孔對齊，避免按壓時卡頓。

• 拆開示教器前面板（注意保護面板卡扣，避免斷裂），取下故障按鍵（多為輕觸按鍵或機械按鍵）；

• 用酒精棉擦拭按鍵內部觸點（去除氧化層），若為機械按鍵，檢查彈簧是否變形，更換同規格彈簧（如 0.5mm 線徑的壓縮彈簧）。

1. 按鍵拆卸與清潔：

2. 按鍵更換：

2. 按鍵電路故障（部分按鍵失效）

• 原因：按鍵與主板的連接線路斷線（如貼片電阻燒毀）、主板上的按鍵掃描芯片故障（如 HT16K33）。

• 維修操作：

• 急停鍵為安全回路關鍵部件，若失效，需額外檢查急停回路的通斷（急停鍵按下時應斷開回路，松開時導通）；

• 若急停回路斷開，更換急停鍵內部的觸點開關（需符合安全標準，如 EN 1088）。

• 用萬用表 “通斷檔” 測量按鍵引腳與主板對應焊點的線路，若不通，檢查線路上的貼片電阻（通常為 1kΩ）是否燒毀，更換同阻值電阻；

• 若線路正常，測量主板上按鍵掃描芯片的供電電壓（如 5V），正常則檢查芯片的信號引腳，無信號輸出則更換掃描芯片。

1. 線路檢測：

2. 急停鍵特殊檢查：

五、維修后驗證與注意事項

1. 維修后驗證流程

1. 靜態檢測：檢查屏幕顯示（無黑屏、花屏）、觸摸精度（點擊位置無偏移）、按鍵響應（所有按鍵正常觸發）；

2. 動態測試：

• 連接控制柜，驗證通信穩定性（持續 1 小時無掉線，程序上傳 / 下載正常）；

• 操作示教器執行 “軸點動”“程序運行”“參數修改”，確保所有功能正常；

3. 安全驗證：測試急停鍵功能（按下后機器人立即停機，急停指示燈亮），確認安全回路正常。

2. 安全與專業注意事項

1. 斷電操作：拆解示教器前必須斷開與控制柜的連接，避免帶電操作導致主板燒毀；

2. 備件匹配：更換屏幕、觸摸屏、按鍵時，必須使用 ABB 原廠或兼容型號的備件（如屏幕需匹配分辨率，如 800×480），避免規格不符導致功能異常；

3. 防靜電保護：維修時佩戴防靜電手環，避免靜電損壞主板上的芯片（如通信模塊、控制器芯片）；

4. 復雜故障處理：若示教器主板大面積損壞（如芯片燒毀、線路腐蝕），建議更換整套示教器（ABB 原廠備件），避免維修后穩定性不足。

通過以上故障解析與維修步驟，可系統性解決 ABB 示教器的常見問題，核心是 “先區分硬件故障（供電、屏幕、按鍵）與軟件故障（校準、固件），再按‘從外到內、先易后難’的順序排查”，維修后務必通過功能測試與安全驗證，確保示教器恢復穩定的人機交互能力。
