庫卡機器人示教器故障解析與維修指南！

庫卡機器人示教器故障解析與維修指南

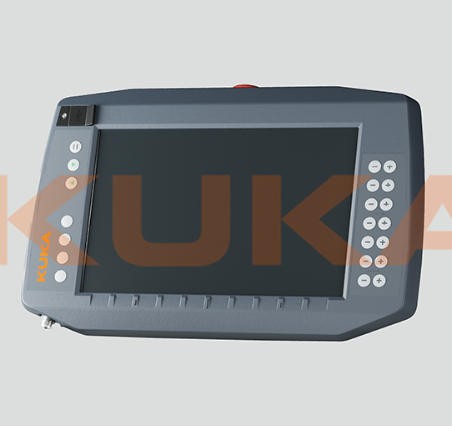

庫卡機器人示教器（如 KUKA smartPAD、KCP4 等型號）是人機交互核心，承擔程序編寫、參數設置、故障診斷等關鍵功能，其故障會直接導致機器人無法正常操作。以下從 “故障類型解析→維修流程→注意事項” 系統梳理，覆蓋常見問題的定位與修復方案。

一、核心故障類型與根源解析

庫卡示教器故障多表現為 “無法開機”“顯示異常”“操作無響應”“通訊中斷” 四類，需結合硬件結構（屏幕、按鍵、主板、通訊接口）與軟件邏輯定位原因：

故障類型	典型現象	核心原因解析	關聯型號（常見）
無法開機 / 供電故障	按下電源鍵無反應，屏幕無背光，指示燈不亮	1. 電源適配器故障（輸出電壓異常，如 19V 適配器無輸出）； 2. 示教器內部電源板損壞（電容鼓包、保險管燒毀）； 3. 電池電量耗盡（僅 KCP4 等帶備用電池型號，斷電后記憶數據用）； 4. 電源接口松動（電源接口虛焊或線纜斷裂）。	smartPAD、KCP4、KCP3
顯示異常	屏幕黑屏 / 白屏、花屏、觸摸失靈、亮度異常	1. 屏幕排線松動或斷裂（示教器頻繁插拔導致排線接觸不良）； 2. LCD 屏幕本體損壞（如擠壓導致屏幕碎裂、背光板燒毀）； 3. 觸摸板故障（觸摸芯片損壞或表面污漬干擾）； 4. 顯示驅動板故障（主板與屏幕間信號傳輸中斷）。	smartPAD、KCP4
操作無響應	按鍵 / 搖桿按下無反應，急停按鈕失效	1. 按鍵觸點氧化（長期使用導致接觸不良，如 “使能鍵”“方向鍵”）； 2. 搖桿電位器磨損（頻繁操作導致阻值異常，無法識別方向指令）； 3. 急停按鈕內部觸點卡滯（未復位或彈簧損壞）； 4. 按鍵板與主板連接線松動。	KCP3、KCP4、smartPAD
通訊中斷	示教器提示 “無法連接控制器”，程序無法上傳 / 下載	1. 通訊線纜故障（以太網電纜斷裂、水晶頭氧化，或專用通訊線接觸不良）； 2. 通訊接口損壞（示教器側或控制柜側 RJ45 接口針腳彎曲）； 3. 控制器 IP 地址設置錯誤（示教器與 KRC 控制柜 IP 不在同一網段）； 4. 通訊驅動程序異常（庫卡系統軟件故障，如 KUKA.WorkVisual 驅動丟失）。	全系列示教器
軟件故障	系統崩潰、程序報錯、界面卡頓	1. 系統文件損壞（意外斷電導致 KUKA OS 系統丟失關鍵文件）； 2. 程序兼容性問題（安裝的第三方軟件與示教器系統沖突）； 3. 內存不足（后臺運行程序過多，導致界面卡頓或閃退）； 4. 參數配置錯誤（誤修改通訊、顯示相關參數）。	smartPAD、KCP4

二、標準維修流程（分故障類型操作）

維修需遵循 “先排查外部→再拆解內部”“先軟件→再硬件” 的原則，避免盲目拆解導致二次損壞，同時需準備基礎工具（十字螺絲刀、萬用表、示波器、排線插拔工具）。

1. 前期準備：安全與工具

安全前提：

斷開示教器與控制柜的連接（拔下通訊線、電源線），避免帶電操作；
拆解時使用防靜電手環（防止靜電損壞主板芯片）；
記錄示教器型號（如貼紙上的 “KCP4 10799459”），確保更換配件型號匹配。

必備工具：
絕緣萬用表（測電壓、通斷）、T20/T15 梅花螺絲刀（拆示教器外殼）、排線撬棒（拆卸屏幕 / 按鍵板排線）、酒精棉片（清潔觸點）、備用通訊線 / 電源適配器（替換測試）。

2. 分故障類型維修步驟

（1）無法開機 / 供電故障維修

外部供電排查：

用萬用表測量電源適配器輸出電壓（如 smartPAD 適配器標準輸出 19V DC），若電壓為 0 或低于 17V，更換同型號適配器（需庫卡原廠或認證兼容款，避免電壓不符燒毀主板）；
檢查電源線纜是否斷裂（目視外觀，或用萬用表測線纜通斷），若線纜內部斷線，更換線纜或重新焊接接口。

內部電源板檢查：

拆解示教器外殼（用梅花螺絲刀擰下背部 4 顆固定螺絲，沿縫隙撬開外殼，注意保護卡扣）；
找到電源板（連接電源接口的電路板），檢查保險管（如 F1 2A 保險）是否燒毀（萬用表測通斷，不通則更換），電容是否鼓包（如 1000μF/16V 電容頂部凸起，需更換同規格電容）；
用萬用表測電源板輸出端電壓（如給主板供電的 5V、3.3V 引腳），若無輸出，更換電源板（需匹配示教器型號，如 KCP4 電源板型號 00-134-525）。

備用電池檢查（僅帶電池型號）：

找到示教器內部備用電池（如 CR2032 紐扣電池或鋰電池組），用萬用表測電壓（紐扣電池正常≥3V，鋰電池≥3.7V），電壓過低則更換，更換后需重新校準系統時間。

（2）顯示異常維修

屏幕排線與觸摸板排查：

拆解外殼后，找到屏幕排線（連接屏幕與驅動板的扁平線纜），用排線撬棒輕輕拔下，用酒精棉片清潔排線接口和插槽（去除氧化層），重新插緊并貼緊固定膠帶（防止松動）；
若觸摸失靈，檢查觸摸板排線（單獨連接觸摸板的線纜），重復清潔插緊步驟；若仍無效，用萬用表測觸摸板供電電壓（通常 5V），有電壓則觸摸板損壞，需更換同尺寸觸摸板。

屏幕與驅動板測試：

若重新插緊排線后仍黑屏 / 花屏，更換備用屏幕（需匹配型號，如 smartPAD 10.1 英寸 LCD 屏），連接后開機測試，若顯示正常則原屏幕損壞；
若更換屏幕后仍異常，檢查顯示驅動板（位于屏幕與主板之間的小板），測驅動板供電和信號引腳，無信號則更換驅動板。

亮度異常處理：

若屏幕亮度無法調節或過暗，先通過示教器 “設置→顯示” 調整亮度，無效則檢查亮度調節旋鈕（若有）或驅動板上的亮度控制芯片，芯片損壞需更換驅動板。

（3）操作無響應維修

按鍵與急停按鈕檢查：

拆解按鍵板（示教器正面按鍵所在的面板，通過排線與主板連接），用酒精棉片清潔按鍵觸點（氧化導致接觸不良），若按鍵凹陷或彈片損壞，更換同規格按鍵（如 6×6mm 輕觸開關）；
檢查急停按鈕：擰下急停按鈕帽，查看內部彈簧是否斷裂、觸點是否卡滯，清理觸點或更換急停按鈕總成（需確保符合安全標準，如 EN ISO 13849）。

搖桿故障修復：

若搖桿無法控制方向或靈敏度低，拆下搖桿模塊（通常通過 2 顆螺絲固定），用萬用表測搖桿電位器阻值（不同方向轉動時阻值應連續變化，無跳變），阻值異常則更換搖桿（如 KCP4 專用搖桿型號 00-145-230）；
清潔搖桿內部灰塵（用壓縮氣罐吹除），避免灰塵導致卡滯。

（4）通訊中斷維修

通訊鏈路排查：

更換備用通訊線（如以太網 Cat5e 電纜），連接示教器與控制柜，若通訊恢復則原線纜損壞；
檢查通訊接口：目視 RJ45 接口針腳是否彎曲（用鑷子輕輕矯正），用酒精棉片清潔接口內部觸點（氧化導致接觸不良）。

IP 地址與軟件設置：

進入示教器 “設置→網絡”，查看 IP 地址（如 192.168.1.2），確保與控制柜 IP（如 192.168.1.1）在同一網段（子網掩碼 255.255.255.0），若 IP 錯誤，手動修改并重啟示教器；
若 IP 正常仍無法通訊，通過 KUKA.WorkVisual 軟件重新安裝示教器通訊驅動（需匹配系統版本，如 KSS 8.3），或恢復示教器出廠設置（注意：恢復前需備份程序和參數）。

（5）軟件故障維修

系統恢復與程序清理：

若系統崩潰或報錯，通過示教器 “維護→系統恢復” 功能，選擇最近的備份文件恢復（需提前在控制柜中備份系統）；若無備份，用 U 盤導入官方系統鏡像（從庫卡官網下載對應型號鏡像），按提示完成安裝；
若界面卡頓，關閉后臺冗余程序（“任務管理器→結束非必要進程”），或清理內存（刪除無用的歷史程序、日志文件）。

參數重置：

若因參數錯誤導致故障，進入 “設置→參數管理→恢復默認參數”，重置顯示、通訊等基礎參數（注意：重置后需重新配置 IP、用戶權限等）。

三、維修注意事項與預防維護

1. 維修禁忌

禁止用非原廠電源適配器（如用 12V 適配器給 19V 示教器供電，會燒毀主板）；
禁止拆解時用力拉扯排線（易導致排線斷裂，需用專用撬棒操作）；
禁止在未備份的情況下恢復出廠設置（會丟失程序和參數，需提前通過 U 盤或控制柜備份）；
禁止用酒精或水直接沖洗屏幕（需用酒精棉片輕輕擦拭，避免液體滲入內部）。

2. 預防維護建議（降低故障概率）

日常清潔：每周用干布擦拭示教器外殼和屏幕，每月用酒精棉片清潔按鍵和搖桿（防止觸點氧化）；
線纜保護：避免示教器線纜頻繁彎折、拖拽（可套線纜保護管），插拔通訊線 / 電源線時輕推接口卡扣，禁止硬拔；
使用規范：禁止用尖銳物體（如螺絲刀）點擊觸摸屏，避免示教器摔落或擠壓（屏幕易碎），急停按鈕僅在緊急情況下使用，避免頻繁按壓；
定期檢查：每季度檢查電源適配器輸出電壓（確保在標準范圍 ±5% 內），檢查通訊接口針腳是否完好，測試按鍵和搖桿靈敏度；
軟件維護：每半年通過 KUKA.WorkVisual 更新示教器系統補丁（修復已知漏洞），定期備份程序和參數（至少每月 1 次）。

四、常見問題補充

Q：示教器恢復出廠設置后，無法連接網絡？
A：需重新配置 IP 地址：進入 “設置→網絡→手動設置”，輸入與控制柜同網段的 IP（如控制柜 192.168.1.1，示教器設為 192.168.1.2），子網掩碼 255.255.255.0，網關 192.168.1.254，保存后重啟。
Q：KCP4 示教器搖桿轉動時，機器人動作卡頓？
A：先清潔搖桿內部灰塵，若無效則檢查搖桿電位器：用萬用表測 X/Y 軸阻值，轉動時阻值應連續變化（無跳變），若有跳變說明電位器磨損，需更換專用搖桿模塊（需庫卡原廠配件，確保精度匹配）。
