| 品牌安川 | 有效期至長期有效 | 最后更新2025-06-20 12:39 |
| 負載：5KG | 工作范圍：727mm | |
| 瀏覽次數39 |
?機器人尺寸，根據干涉半徑的最小化，實現高密度配置
?機器人關節位置的重新評估，利用機器人附近的區域，實現機器人與被涂裝物的接近配置
?可以安裝復數及小型噴槍，從而實現了高品質噴涂

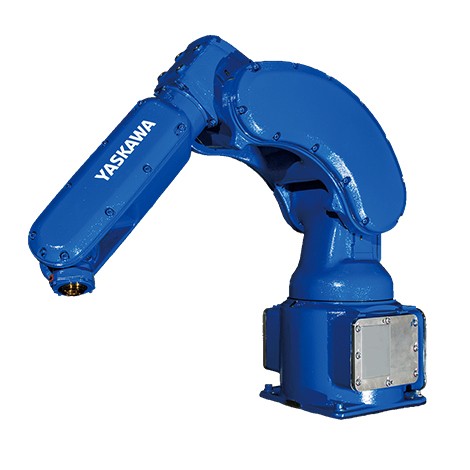

| 標準規格 | MOTOMAN-MPX1150 | |
|---|---|---|
| 型號 | YR-MPX1150-?00 | |
| 構造 | 垂直多關節型（6個自由度） | |
| 可搬質量*1 | 5kg 臂部(L/U軸):1kg | |
| 最大可達 | 727mm | |
| 重復定位精度*2 | 0.02mm | |
| 動作范圍 | S軸（旋轉） | -170°- +170° |
| L軸（下臂） | -80° - +120° | |
| U軸（上臂） | -70° - +90° | |
| R軸（手腕旋轉） | -190° - +190° | |
| B軸（手腕擺動） | -135° - +135° | |
| T軸（手腕回轉） | -360° - +360° | |
| 最大速度 | 1.5m/s | |
| 各軸最大速度 | S軸（旋轉） | 6.1rad/s, 350°/s |
| L軸（下臂） | 6.1rad/s, 350°/s | |
| U軸（上臂） | 6.98rad/s, 400°/s | |
| R軸（手腕旋轉） | 7.85rad/s, 450°/s | |
| B軸（手腕擺動） | 7.85rad/s, 450°/s | |
| T軸（手腕回轉） | 12.56rad/s, 720°/s | |
| 手首中空徑 | ||
| 容許力矩 | R軸（手腕旋轉） | 12N.m |
| B軸（手腕擺動） | 12N.m | |
| T軸（手腕回轉） | 7N.m | |
| 容許慣性力矩 （GD2/4） | R軸（手腕旋轉） | 0.3kg.m2 |
| B軸（手腕擺動） | 0.3kg.m2 | |
| T軸（手腕回轉） | 0.1kg.m2 | |
| 本體質量 | 57kg | |
| 安裝環境 | 溫度 | 0° - +40° |
| 濕度 | 20% - 80%RH（無結露） | |
| 震動 | 4.9m/s2以下 | |
| 防爆規格 | TIIS(日本)，F(xiàn)M(北美)，ATEX*(歐洲)）,KCs（韓國） | |
| 電源容量*3 | 1kVA | |
| 安裝方式*4 | 置地式，倒掛式，壁掛式，傾斜式 | |
| 用途 | 搬運、噴涂 | |
| 備注 | *1：JIS B 8432為基準。 *2：遵守表格中的國際標準。 *3：因用途，動作模式而異。 (注)本表是以SI單位系為記載。 | |
