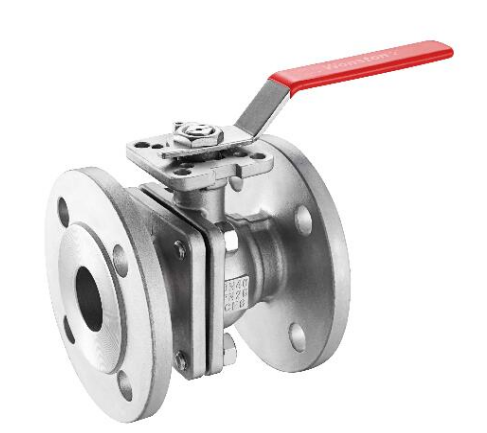

手動球閥產品參數：

系列代號 : CB25R+Ha

結構形式 : 球芯直通式

閥門尺寸 : DN 15 至 250 mm

額定壓力 : PN 1.6 至 6.4 MPa

連接形式 : 法蘭式、焊接式

閥體材料 : 碳鋼、鑄鋼、不銹鋼、雙相不銹鋼、鈦、鎳、蒙乃爾等

閥座密封 : PTFE、PPL、PEEK、POM、金屬硬密封

法蘭浮動式球閥閥桿為防推出設計，下裝入壓蓋嵌入壓蓋內部確保閥桿在任何壓力下的安全，浮動式球閥此處還具有上密封功能進一步確保填料處的可靠密封。

浮動式球閥特點：

?O型浮動式球閥采用全通徑或縮徑設計，流通阻力小

?浮動式球閥閥桿為防推出設計，下裝入壓蓋嵌入壓蓋內部確保閥桿在任何壓力下的安全

?閥桿處具有上密封功能進一步確保填料處的可靠密封

?球芯表面采用噴焊鎳基合金厚度為0.5-0.7mm，硬度達到HRC 60-62，冶金熔化結合，

確保噴焊材料在使用過程中不會脫落

?耐火結構雙重保護，發生火災時密封圈燒損，球閥的各個密封部位均能形成金屬對金屬的硬密封結構

?球閥可采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化

產品規范：

設計規范：GB/T 12237

結構長度：GB/T 12221

連接法蘭：JB/T 79

HG-T 20592-2009

對焊端：GB/T 12224

試驗與檢驗：JB/T 9092

適用溫度：軟密封-196℃至250℃

硬密封-50℃至600℃

閥門的安裝與維護：

1、閥門安裝：

（1）安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。

（2）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3）閥門安裝前，應先徹底清洗管道。

（4）安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。

（5）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。

（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。

2、閥門維護：

（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

（3）閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

（4）閥桿：表面損壞，只能換新。

（5）推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p>

（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

（7）易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。

（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
