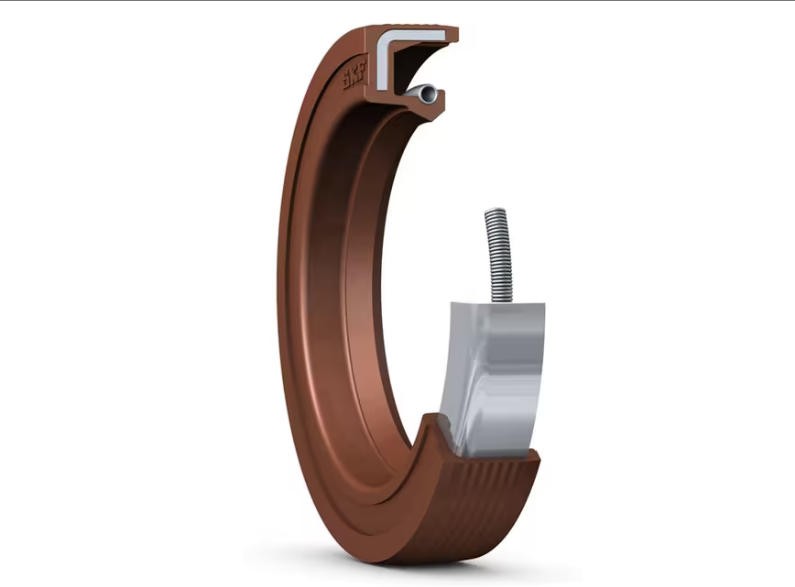

HMS5 和 HMSA10 密封件

SKF 公制橡膠外徑密封件 HMS5 和 HMSA10 也被稱為 SKF Edge 密封件，其是 CR 密封件的一部分，根據 ISO 6194-1 和 DIN 3760 設計，可用于廣泛的工業應用場合。 HMS5 和 HMSA10 密封件的現有尺寸范圍包含 ISO 6194-1 和 DIN 3760 全部尺寸，軸徑不超過 250 mm（9.842 in.），以及在市場上常用的多種尺寸范圍。 我們會不斷增加新尺寸類型。 主要特點包括：

• 優化的密封材料

• 帶彈簧的密封唇口

• 最佳平衡的密封唇口和腰部設計

• 波紋式外徑

• 副唇（僅限 HMSA10 密封件）

設計

外包橡膠優化了密封溝槽的密封性能，在表面粗糙度很大或剖分式溝槽中提高性能。波狀外表面增強了密封能力和保持密封在溝槽中的貼合能力并且還能防止在安裝過程中出現的回跳現象。

彈簧加載的密封唇有助于對動態跳動做出快速反應，即使是在密封唇過度磨損的情況下，并且保持密封性能。

密封唇和腰部經過優化平衡，能夠同時承受很高的動態跳動和軸與孔的不對中誤差。

HMSA10密封的副唇是非接觸型的，這表示該密封的正常運行速度可以與單唇HMS5密封相同。

材料

用于HMS5和HSMA10密封的優化丁腈橡膠合成材料的型號后綴為RG。這種合成材料是SKF的長期經驗與密封材料研發的最新發現相結合所產生的成果。這種材料的優點包括：

良好的抗老化性能

極佳的泵吸能力

良好的耐磨性

泵吸能力定義為密封將一定量的油從空氣側泵回油側所需的時間。SKF研發的RG丁腈橡膠合成材料的微觀結構具有大幅提高對油的泵吸能力，（表）。在圖表1中，疲勞試驗結果顯示這種優化的丁腈合成材料制成的密封使用壽命更長。

全系列HMS5和HMSA10密封也可提供帶不銹鋼卡緊彈簧的氟橡膠合成材料制造型式。這種橡膠合成材料的型號后綴為V，用于超過丁腈橡膠極限溫度的應用場合。

應用和運行條件

HMS5和HMSA10密封專為油潤滑或脂潤滑應用而設計，運行溫度范圍為–40到+100 °C （–40到+210 °F），短期可達到120 °C（250 °F）。這些密封也適合多種粘度的密封潤滑劑。

線速度：    最高14 m/s（2755 ft/min）

工作壓力：    最大0.05 MPa （7 psi）

這些值是每種工況條件下的最大值，而且不能同時出現。應該考慮運行條件如何相互影響。
