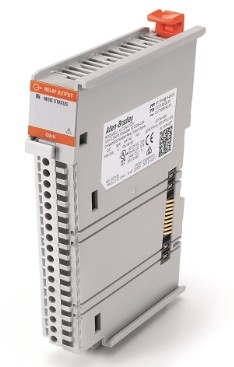

Compact 5000 I/O 模塊：

可將 Compact 5000 I/O 模塊作為本地 I/O 模塊安裝在 CompactLogix 5380 或Compact GuardLogix 5380 控制系統中。

Compact 5000 I/O 架構提供了各種輸入和輸出模塊，適用于眾多應用領域，從高速數字到過程控制，無一不包。此架構使用生產者 /消費者技術，允許在多個 Logix 5000 控制器中共享輸入信息和輸出狀態。

Compact 5000 I/O 模塊安裝在 CompactLogix 5380 或 Compact GuardLogix 5380 控制器的右側，且需要一個單獨出售的可拆卸端子塊 (RTB) 來連接現場側接線。

只能將 Compact 5000 I/O 安全模塊與 Compact GuardLogix 5380 控制器一起使用。不得將它們與 CompactLogix 5380 控制器共用。

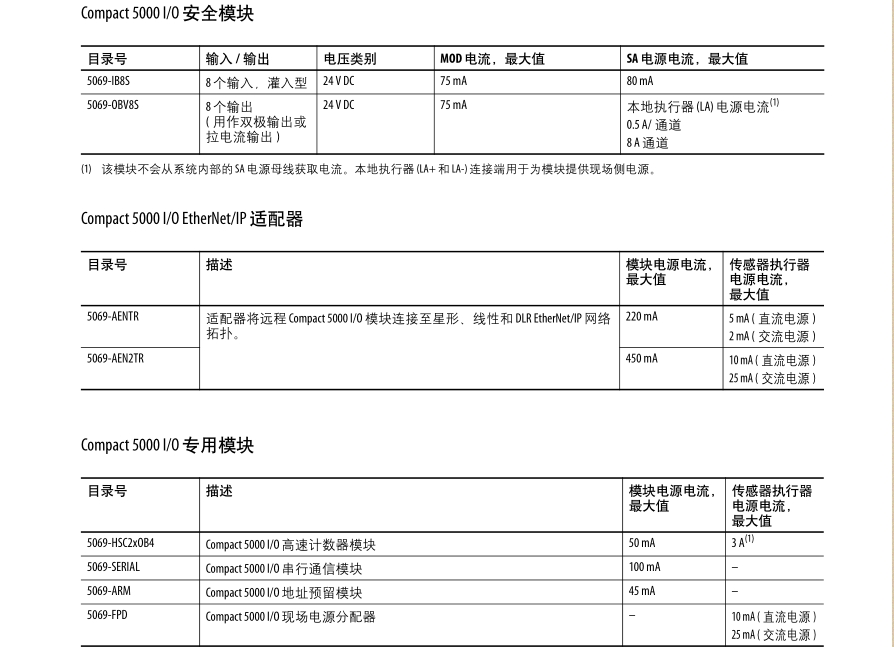

模塊根據需要消耗來自系統背板的系統側電源 ( 即模塊 (MOD)  電源 )和現場側電源 ( 即傳感器執行器 (SA) 電源 )。模塊將剩余電流傳遞至系統中的下一模塊。

使用 Compact 5000 I/O 模塊時，以下規則適用：

? 不得將 Compact 5000 I/O 模塊與其他 CompactLogix 控制器一起使用。

? 將 Compact 5000 I/O 模塊與 Compact GuardLogix 5380 控制器一起使用時，存在某些限制。
