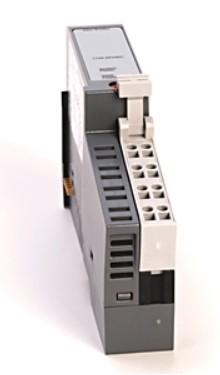

1734-EP24DC 或 1734-EPAC 擴展電源提供兩種服務：

? 將電源 (1734-EP24DC 或 1734-EPAC) 左右兩側的現場配電分開

? 為電源 (1734-EP24DC 或 1734-EPAC) 右側的 I/O 模塊的 POINTBus

提供額外的 1.3A 電流,擴展電源單元不會中斷 POINTBus 數據，從而保持 POINT I/O 背板的完整性。

1734-EP24DC 擴展電源單元通過 POINTBus 背板將 24V DC 現場電源傳遞到其右側的 I/O 模塊。 1734-EPAC 擴展電源單元通過 POINTBus 背板將 120/240V AC 現場電源傳遞到其右側的 I/O 模塊。這些單元可擴展背板總線電源，并創建一個新的現場電壓分隔段，來驅動最多 17 個I/O 模塊的現場設備。擴展電源單元將現場電源與單元左側的 I/O 模塊分隔開，從而有效地提供用于以下用途的功能和邏輯分區：

? 在輸入和輸出模塊之間分離現場電源。

? 將現場電源與模擬和數字模塊分離。

? 分組模塊以執行特定任務或功能。

可以將多個擴展電源單元與 1734-ADN、 1734-ADNX、 1734-ACNR、1734-AENT 和 1734-APB 通信適配器配合使用，以組成完整的系統。例如，如果您正在使用 1734-ADN 適配器，則可以使用 1734-EP24DC 或1734-EPAC 擴展電源單元添加其它模塊。例如，如果您擁有含有 1734-ADN 適配器的 36 模塊系統，則至少需要添加兩個或更多 1734-EP24DC 或 1734-EPAC 擴展電源單元來為電源右最大功率損耗2.8 W / 28.8V 2.8 W / 28.8V 1.2 W / 25V 2.8 W / 28.8V 2.8 W / 28.8V輸入過壓保護 反向極性保護電力中斷 如果在最大負載情況下輸入電壓在 10V 斷開 10ms，輸出電壓將保持在規定范圍內。

如果在最大負載情況下輸入電壓在 10V 斷開 10ms，輸出電壓將保持在規定范圍內。

(1)輸入電壓 < 17V DC 時為 700 mA。

(2)1000 mA / 5V DC ±5% (4.75…5.25V)。

(3)300 mA / 5V DC ±5% (4.75…5.25V)。

1734 通信適配器電源技術參數：

1734-AENT(R) 1734-ACNR 1734-PDN 1734-ADN(X) 1734-APB選擇電源單元 55側的模塊提供更大的 POINTBus 電流。

? 24…5V DC 轉換器 (1734-EP24DC)，120/240V AC 到 5V DC 轉換器 (1734-EPAC)

? 1.3 A， 5V DC 輸出 ( 擴展背板電源 )

? 啟動新的電壓分配

? 分區

? 采用灰黑色，便于目視檢查和識別

1734-EP24DC 或 1734-EPAC 擴展電源只能與 POINT I/O 適配器配合使用。不要將其與 1734-PDN 或 1734D 系列通信接口配合使用。
